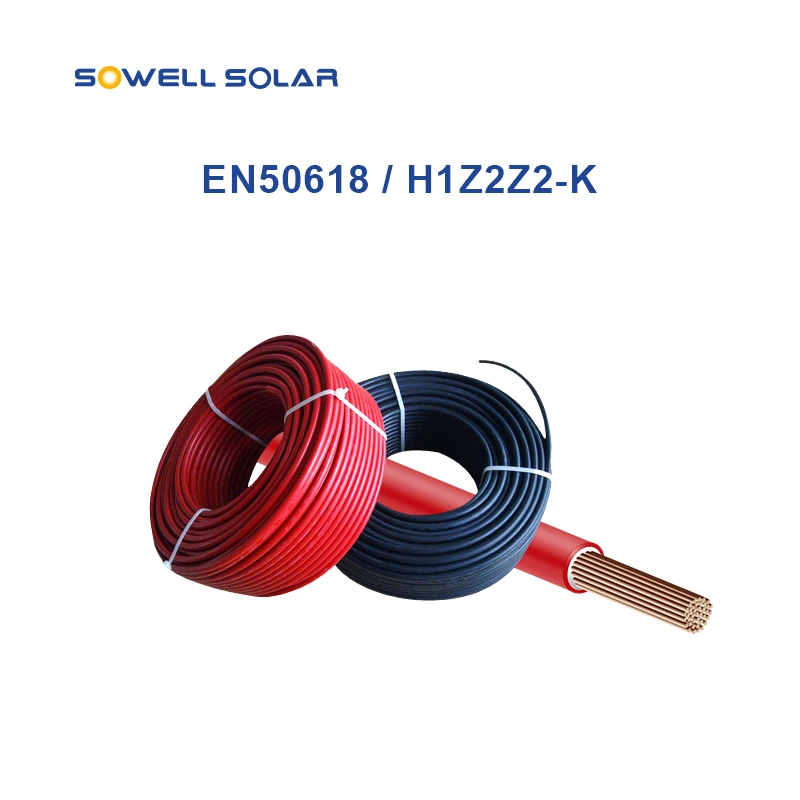

Ta dvoslojni fotonapetostni (PV) kabel s premreženim poliolefinom, ki ne vsebuje halogenov, je posebej zasnovan za sisteme za proizvodnjo sončne energije.
Fotonapetostni kabel H1Z2Z2-K - EN 50618 je popolnoma združljiv z večino fotonapetostnih komponent z nazivno napetostjo do 1500 V DC, vključno s PV spojnimi omaricami in PV priključki, zaradi česar je idealna rešitev za stanovanjske, komercialne in komunalne solarne instalacije.
Kabel, zasnovan za dolgoročno uporabo na prostem, zagotavlja odlično električno zmogljivost, mehansko trdnost in odpornost na okolje, kar zagotavlja varen in zanesljiv prenos energije skozi celotno življenjsko dobo fotonapetostnega sistema.
PNTECH solarni PV kabel
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Ne odklopite pod obremenitvijo
4 mm² solarni PV kabel

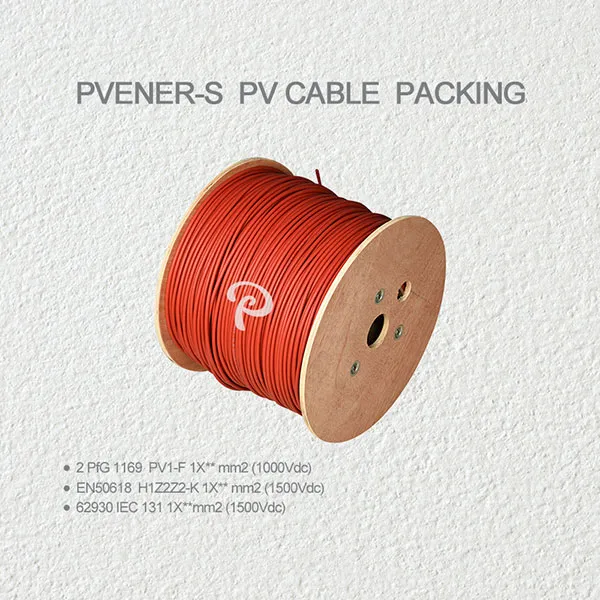

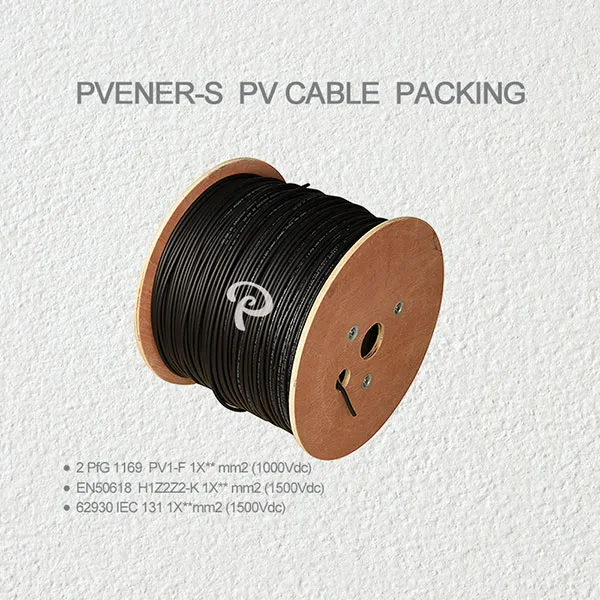

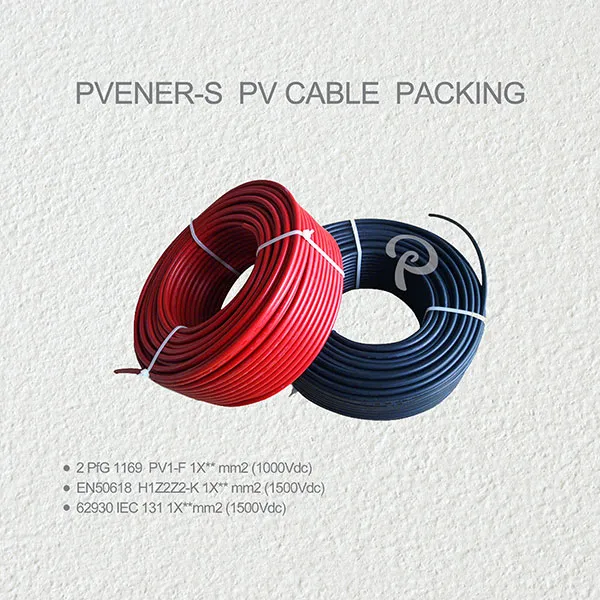

100 metrov na rolo, 112 rol na paleto
500 metrov na rolo, 18 rol na paleto
Nakladanje zabojnika
En 20-čeveljski kontejner lahko naloži 20 palet
Prilagajanje
Druge velikosti kablov, dolžine zvitkov in možnosti pakiranja so na voljo na zahtevo
1.Dirigent
Pokositreni bakreni prevodnik, izdelan v skladu z IEC 60228, razred 5, ki zagotavlja odlično fleksibilnost, prevodnost in odpornost proti koroziji.
2. Izolacija
125 °C poliolefin z nizko stopnjo dima, brez halogenov, ki zavira gorenje, zagotavlja visoko toplotno stabilnost, električno varnost in zaščito okolja.
3. Zunanji ovoj
125 °C poliolefin z malo dima, brez halogenov, ki zavira gorenje in nudi močno odpornost na vročino, obrabo in zunanje okoljske pogoje.
4. Poseben postopek
Tehnologija navzkrižnega povezovanja z elektronskim žarkom (navzkrižno povezovanje z E-žarkom), ki povečuje mehansko trdnost, odpornost na toplotno staranje in dolgoročno zanesljivost.
| Št. artikla | Izdelek Ime |
Model | Ocenjeno Napetost |
Dirigentski križ presek mm 2 |
Oblikovanje pramenov Število x Ø mm |
Dirigent odpornost Ω / km 20°C |
Zunanji Ø mm | Plašč barva |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Črna |
| PV-H1-15R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Rdeča |
| PV-H1-25B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Črna |
| PV-H1-25R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Rdeča |
| PV-H1-40B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Črna |
| PV-H1-40R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Rdeča |
| PV-H1-60B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Črna |
| PV-H1-60R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Rdeča |
| PV-H1-100B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Črna |
| PV-H1-100R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Rdeča |
| PV-H1-160B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Črna |
| PV-H1-160R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Rdeča |
| PV-H1-250B | PV kabel | H1Z2Z2-K | 1500 VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Črna |
| PV-H1-250R | PV kabel | H1Z2Z2-K | 1500 VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Rdeča |
| PV-H1-350B | PV kabel | H1Z2Z3-K | 1500 VDC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Črna |
| PV-H1-350R | PV kabel | H1Z2Z4-K | 1500 VDC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Rdeča |
| Oblikovanje kabla | |
|---|---|
| Dirigent | Pokositrene bakrene žice, v skladu z IEC 60228, razred 5 |
| Izolacija | 125 ℃ Poliolefini z nizko vsebnostjo dima, brez halogenov, zaviralci gorenja |
| Zunanja jakna | 125 ℃ Poliolefini z nizko vsebnostjo dima, brez halogenov, zaviralci gorenja |
| Posebna tehnologija | Premrežen elektronski žarek |
| Električne značilnosti | |
| Nazivna napetost U0/U | AC 1000V, DC 1500V |
| Temperaturno območje | -40 ℃ do +90 ℃ |
| Maks. temperatura na vodniku | 120 ℃ |
| Min. upogibni polmer | 5 x premer kabla |
| Industrijski standardi | EN 50618:2014 |
| Natezna trdnost in raztezek | v skladu z EN 60811-1-1 |
| Hladno upogibanje | v skladu z EN 60811-1-4 |
| Lastnosti toplotne vzdržljivosti | v skladu z EN60216-2 |
| Brez halogenov | v skladu z 50525-1 Prilogo B |
| Odpornost na ozon | v skladu z EN 50396 |
| UV odpornost | po HD 605/A1 |
| Lastnosti plamena | v skladu z IEC 60332-1-2 |
| Dimenzije in specifikacije se lahko spremenijo brez predhodnega obvestila. | |
Imamo 10 let izkušenj s proizvodnjo PV kablov in PV konektorjev. Na dan lahko proizvedemo 200.000 metrov PV kablov in 50.000 kompletov PV konektorjev. Naša standardizirana paleta je bolj primerna za globalno prodajo. Naša tovarna nima samo 6 hitrih proizvodnih linij kablov, ampak ima tudi elektronsko opremo za zamreženje z obsevanjem, ki je ključna oprema za nadzor kakovosti kabla. Naša napredna tehnologija zagotavlja proizvodnjo visokokakovostnih kablov.
