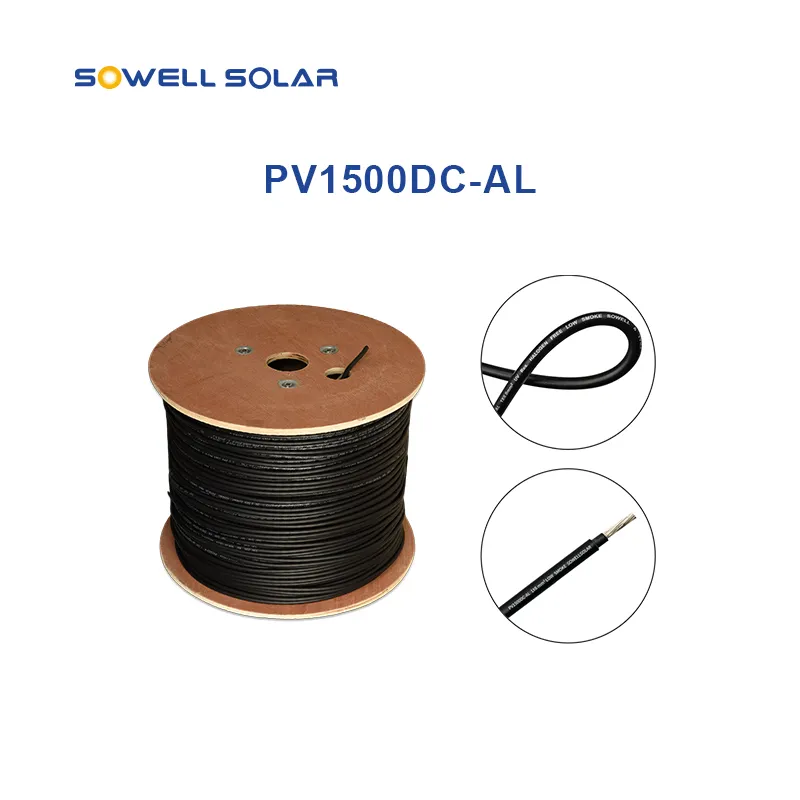

Ko se sončne instalacije povečujejo, arhitekture 1500 V DC pritegnejo pozornost zaradi svojega potenciala za zmanjšanje kompleksnosti sistema in izboljšanje ekonomičnosti velikih fotovoltaičnih projektov.Aluminijasti solarni kabel PV1500DC-ALodraža pomembno industrijsko razpravo: kako materiali prevodnikov, električna zasnova in vzdržljivost na prostem vplivajo na delovanje sodobnih sistemov sončne energije.
Premik k visokonapetostnim fotonapetostnim sistemom ni le stvar povečanja vrednosti napetosti. Prav tako zahteva natančno usklajevanje med moduli, pretvorniki, izolacijo kablov, konektorji in zaščitno opremo. Razumevanje teh razmerij pomaga razložiti, zakaj je izbira kablov postala pomemben del načrtovanja solarnega projekta.
Komunalne sončne elektrarne vsebujejo obsežna omrežja modulov in električnih povezav. V številnih inštalacijah prehod s sistemske arhitekture 1000 V na 1500 V DC omogoča zaporedno povezovanje več modulov, odvisno od omejitev opreme in lokalnih konstrukcijskih zahtev.
Ta konfiguracija lahko zmanjša število posameznih nizov in pripadajočih električnih komponent, potrebnih za dano zmogljivost namestitve. Prav tako lahko zmanjša dolžino nekaterih kabelskih poti in zniža stroške uravnoteženja sistema. Vendar so dejanski prihranki odvisni od postavitve lokacije, izbire opreme, konfiguracije pretvornika in inženirskih odločitev.
Višja delovna napetost postavlja tudi večje zahteve glede koordinacije izolacije, združljivosti konektorjev in električne zaščite. Vsaka komponenta mora biti primerna za največjo napetost sistema in pričakovane okoljske pogoje.
Baker se tradicionalno pogosto uporablja v električnih kablih zaradi svoje visoke prevodnosti. Aluminij ponuja drugačno ravnovesje lastnosti, vključno z manjšo gostoto in potencialno nižjimi stroški surovin. Zaradi teh značilnosti so aluminijasti vodniki postali zanimivo področje pri obsežnem prenosu električne energije in izbranih fotovoltaičnih aplikacijah.
Glavna prednost je teža. Aluminij je za enako prostornino precej lažji od bakra, kar lahko olajša rokovanje in transport kablov. Pri projektih, ki vključujejo obsežna kabelska omrežja, lahko zmanjšanje teže prevodnika vpliva tudi na načrtovanje namestitve.
Vendar pa aluminij in baker nista zamenljiva na preprost način ena proti ena. Aluminij ima manjšo električno prevodnost glede na prostornino, zato mora biti presek prevodnika ustrezno oblikovan, da ustreza zahtevam glede toka in padca napetosti. Pomembna je tudi povezovalna tehnologija, ker lahko aluminij razvije oksidno plast, neustrezni priključki pa lahko povečajo kontaktni upor.
ZaAluminijasti solarni kabel PV1500DC-AL, mora ustrezna ocena zato upoštevati dimenzije prevodnika, nazivni tok, izolacijsko zmogljivost in združljivost z izbranimi konektorji in sponkami, namesto da bi se osredotočila samo na stroške materiala.
Ustrezen kabel mora ustrezati električnim in okoljskim zahtevam celotne instalacije. Naslednji dejavniki zaslužijo pozornost pri načrtovanju projekta.
|
Faktor izbire |
Zakaj je pomembno |
|---|---|
|
Nazivna enosmerna napetost |
Izpolnjevati mora največjo napetost sistema in veljavne standarde |
|
Prerez vodnika |
Vpliva na kapaciteto toka, padec napetosti in temperaturo vodnika |
|
Izolacija in ovoj |
Zaščitite pred električnim stresom in izpostavljenostjo okolju |
|
UV in vremenska odpornost |
Pomembno za kable, nameščene na prostem za daljša obdobja |
|
Združljivost priključkov |
Pomaga vzdrževati varne električne povezave z nizkim uporom |
|
Pogoji namestitve |
Združevanje kablov v skupine, temperatura okolja in napeljava vplivajo na toplotno zmogljivost |
Izbira kabla mora temeljiti na dejanskih projektnih izračunih in preverjeni dokumentaciji izdelka. Sama oznaka 1500V ne pomeni, da je kabel primeren za vsako solarno instalacijo.
Solarni kabli so lahko leta izpostavljeni sončni svetlobi, dežju, vlagi, temperaturnim nihanjem in mehanskim premikanjem. Slabo usklajena izolacija ali nepravilna namestitev lahko pospešita degradacijo, kar lahko vodi do napak pri izolaciji, izgub električne energije ali prekinitev vzdrževanja.
Zaradi tega morajo specifikacije projekta opredeliti veljavni kabelski standard, nazivno napetost, delovno temperaturno območje in zahtevano okoljsko odpornost. Pomembne so tudi prakse namestitve: polmer upogiba, razmik med podporami, zaščita pred ostrimi robovi in pravilni zaključki prispevajo k učinkovitosti storitve.
Aluminijasti vodniki zahtevajo posebno pozornost na priključnih točkah. Sponke morajo biti odobrene za material prevodnika, namestitev pa mora slediti navedenim postopkom priprave in zategovanja. Te podrobnosti pomagajo zmanjšati tveganje ohlapnih povezav in lokalnega pregrevanja.
Razvoj fotonapetostnih sistemov 1500 V odraža širša prizadevanja za izboljšanje stroškov in učinkovitosti infrastrukture za sončno energijo. Aluminijasti vodniki lahko nudijo praktične prednosti v ustreznih aplikacijah, vendar je njihova učinkovitost odvisna od pravilne električne velikosti, združljivih povezav in preverjene vzdržljivosti.
Ker se fotovoltaični projekti še naprej širijo,Aluminijasti solarni kabel PV1500DC-ALpredstavlja uporabno izhodišče za preučevanje, kako se prevodniški materiali ujemajo z zasnovo visokonapetostnega solarnega sistema. Navsezadnje dobre inženirske odločitve – ne nazivne napetosti ali izbira materiala same po sebi – določajo, ali kabelska napeljava zagotavlja varno, učinkovito in zanesljivo storitev.
