Solar Power Cable Micro Inverter je konfiguriran za izmenični del fotonapetostnega sistema, ki povezuje izhodne priključke pretvornika z AC razdelilnimi omaricami, električnimi ploščami in drugo združljivo nizkonapetostno opremo.

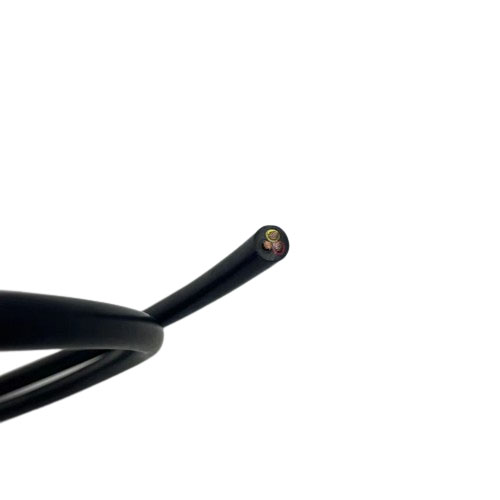

Kabel uporablja vpletene bakrene vodnike brez kisika z individualno izolacijo iz XLPE in črnim zunanjim plaščem iz PVC-ja. Njegova 3-žilna konstrukcija je primerna za fiksno napeljavo skozi kabelske police, cevi in druge električne poti v strešnih, komercialnih in industrijskih napeljavah.

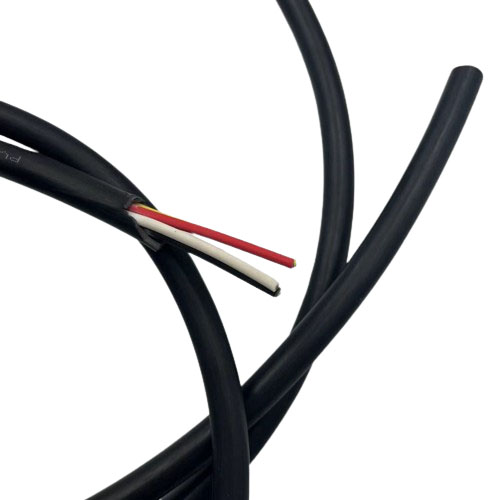

Baker brez kisika tvori prevodno pot kabla. 3-žilna konfiguracija ohranja vodnike znotraj enega organiziranega kabelskega sklopa, medtem ko individualna identifikacija žil podpira zaključek na pretvorniku in distribucijski opremi.
Vsak bakreni vodnik je ločeno izoliran s premreženim polietilenom iz XLPE. Izolacija ločuje tri vodnike in tvori primarno električno izolacijsko plast okoli vsakega jedra.
Zunanji plašč iz črnega PVC-ja obdaja izolirane žile in predstavlja zunanjo plast končnega kabla. Zasnovan je za fiksno napeljavo skozi ustrezne kabelske police, vodnike in električne poti.
Standardna konfiguracija je YJV. Kjer je zahtevana ognjevarnost, je mogoče določiti različico ZC-YJV.
| Izdelek | Solarni električni kabel mikro inverter |
|---|---|
| Vrsta kabla | YJV |
| Osnovna količina | 3 jedra |
| Material prevodnika | Baker brez kisika |
| Dirigentska konstrukcija | Nasedli baker |
| Izolacija jedra | XLPE |
| Zunanji plašč | PVC |
| Barva plašča | Črna |
| Identifikacija jedra | Posamezna izolirana jedra |
| Izbirna različica | ZC-YJVVrsta zaviralca gorenja |
Kabel povezuje izhodne priključke pretvornika AC z nadaljnjo distribucijsko opremo v fotovoltaičnih sistemih. Lahko je del fiksne AC poti med pretvornikom in distribucijsko stranjo instalacije.
Za komercialne strešne sisteme je mogoče kabel napeljati med lokacijami pretvornikov na strehah in območji električne distribucije zgradbe po ustreznih fiksnih poteh.
Industrijske fotonapetostne instalacije lahko uporabljajo kabel za združljiva AC vezja, ki povezujejo inverterske enote z razdelilnimi omarami, električnimi ploščami in namenskimi električnimi prostori.
YJV konstrukcijo sončnega napajalnega kabla Micro Inverter je mogoče uporabiti tudi v združljivih fiksnih nizkonapetostnih napajalnih tokokrogih v stavbah, kjer nazivna napetost in pogoji namestitve ustrezajo aplikaciji.
Tokokrogi združljive industrijske opreme lahko uporabljajo kabel za fiksni nizkonapetostni prenos električne energije, če električne zahteve ustrezajo konfiguraciji kabla.
Fotovoltaični sistem običajno vsebuje ločene odseke kablov za enosmerni in izmenični tok. Tip kabla mora ustrezati njegovemu položaju v električnem tokokrogu.
DC modul in stran niza zahtevata ustrezen sončni kabel z oznako DC, kot jesončni kabelmedtem ko je ta izdelek namenjen združljivim AC tokokrogom. Povezane komponente fotonapetostnega ožičenja so navedene v celotisolarni fotovoltaični kabelrazdelek.
Ta kabel uporablja vpletene bakrene vodnike brez kisika. Vsak prevodnik je ločeno izoliran s premreženim polietilenom XLPE. Tri izolirana jedra so obdana s črnim PVC zunanjim ovojem. 3-žilna konstrukcija ohranja vodnike znotraj enega organiziranega kabelskega sklopa in podpira zaključke pri pretvorniku in distribucijski opremi.
Standardna konfiguracija je YJV. Kjer je zahtevana ognjevarnost, je mogoče določiti različico ZC-YJV. Obe različici uporabljata 3-žilno konstrukcijo z bakrenimi vodniki brez kisika, posamezno XLPE izolacijo in črnim PVC zunanjim ovojem.
Tipične aplikacije vključujejo izhod solarnega pretvornika, komercialne strešne PV, industrijske fotovoltaične sisteme, distribucijo električne energije v stavbah in združljiva vezja industrijske opreme. Uporablja se lahko za fiksni nizkonapetostni prenos električne energije, če nazivna napetost in pogoji namestitve ustrezajo aplikaciji.
Ta izdelek je konfiguriran za odsek AC, kot so izhod pretvornika in povezave na strani distribucije. Fotovoltaični sistem običajno vsebuje ločene odseke kablov za enosmerni in izmenični tok. Stran modula/niza DC zahteva ustrezen solarni kabel z oznako DC, medtem ko je ta kabel namenjen za združljiva vezja AC in fiksne nizkonapetostne povezave.
Potrebujete določeno število jeder, opcijo ovoja ali projektno prostornino za stransko napeljavo AC? Pošljite nam svoje zahteve in odgovorili vam bomo v 24 urah.
